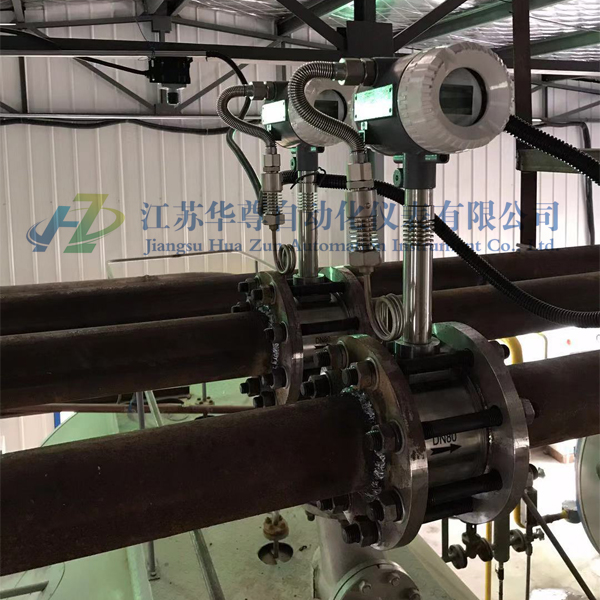

夾持式渦街流量計的安裝
作者:江蘇華尊自動化儀表有限公司 日期:2020-07-31 12:19:34

2. 渦街流量計在水平管道上的安裝:測量氣體流量時,若被測氣體含有少量的液體,流量計應安裝在管線的較高處。測量液體時,若被測液體中含有少量的氣體,流量計應安裝在管線的較低處。
3. 渦街流量計在垂直管道的安裝:測量氣體時,流量計可以安裝在垂直管道上,流向不限。若被測氣體中含有少量的液體,氣體流量應由下向上。測量液體流向時,液體流向應由下向上。
4.按開口盡寸的要求在管道上進行開口,具使開口的位置滿足直管段的要求。
5.將連接上法蘭的整套流量計放入開好口的管道中。
6.對兩片法蘭兩邊實行點焊定位。將流量計拆下,將法蘭按要求焊接好,并清理管道內所有凸出部分。
